DELTA – ロボットシステムで正確かつ再現精度の高い接着剤塗布

接着剤塗布ヘッド「Delta」は折れ曲がった設計で、ロボットシステムのアプリケーション向けに特別につくられました。加熱部分が折れ曲がった形になっているので、製品に非常に近く、正確かつ再現精度の高い接着剤塗布が全方向に可能です。DeltaはCoolTouch断熱を使ったタッチ保護を備えていて、メンテナンスフレンドリーです。

DELTA塗布ヘッドのメリット – 一覧

  • 折れ曲がった設計で全方向にフレキシブルな接着剤塗布
  • 外付けエアヒーターにより、正確かつ再現精度の高いスパイラル塗布
  • 実証済みの吐出エレメントAX Diamondを使って、正確なポイント塗布とビード塗布
  • 統合が簡単
  • 簡単にノズルが交換でき、接着剤フィルターが最適化されているのでメンテナンスフレンドリー
  • CoolTouch断熱で操作者を保護

スプレー塗布またはポイント塗布とビード塗布のためのロボットアプリケーションと接着剤塗布ヘッド

Deltaは、スパイラルおよびスプレー塗布用のスプレーヘッドまたはポイント塗布とビード塗布のための吐出ヘッドの2種類があります。熱可塑性ホットメルト接着剤でも反応性ホットメルト接着剤でも塗布できます。そのため、Deltaは例えば自動車産業などで、接着剤塗布を行う数多くのロボットアプリケーションに適しています。

Box-Delta
Box-Delta-Spray

正確で再現精度の高いスパイラルのロボットアプリケーション用接着剤スプレー塗布

スプレーヘッドには外付けエアヒーターが利用できます。そのため、スプレーエアの温度は接着剤の温度とは関係なく調節可能です。正確に調節できるので、再現精度の高いスパイラル塗布を正確でシャープな輪郭とともに実現します。個別のソレノイドバルブと圧力計を使って、スプレーエアと空気圧を接着剤とは関係なく切り替えたり、調整します。これにより、塗布の始まりと終わりをきれいにしながら正確なスパイラルおよびスプレー塗布パターンを行うための簡単な微調整ができるようになります。スプレー塗布の幅は6~25 mmです。

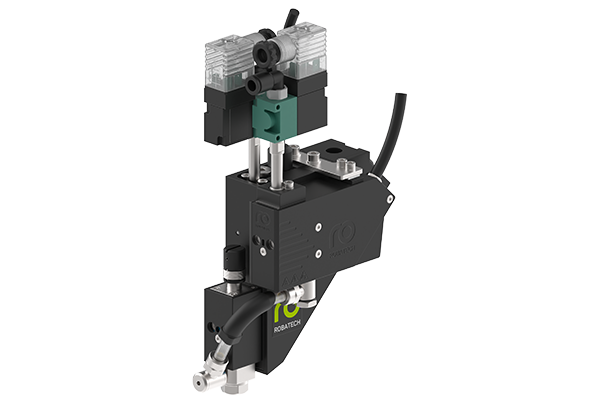

Delta-Spray-External-Air-Heater
スプレーヘッドDeltaと外付けエアヒーター

Delta-Curl-Pattern
正確で再現精度の高いスパイラル塗布

接着剤を正確に隅とエッジに塗布

両方のスプレーヘッドには、実証済みの吐出エレメントAX Diamondが使用され、正確なポイント塗布とビード塗布を保証します。用途に応じて、短いノズルまたは長いノズルを選択できます。長いノズルは、接着剤を隅とエッジに塗布する製品に特に適しています。

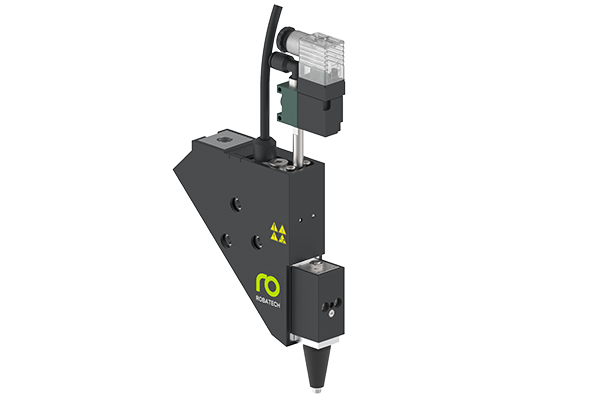

Box-Delta
吐出ヘッドと長いノズル

Delta-Bead-Pattern
正確なビード塗布

ロボットシステムに簡単に統合できる接着剤塗布ヘッド

協働ロボットに簡単に統合できるよう、ロバテックでは特殊統合キットを提供しています。24-VDC標準インターフェースなので、塗布ヘッドは直接PLCから制御できます。Deltaはメンテナンスフレンドリーです。ノズルはクリーニングまたは交換のために簡単に回して取り外せます。オプションで加熱ブロックに接着剤フィルターをつけると、ノズルの詰まりを減らせるので、ダウンタイムも削減できます。CoolTouch断熱により、作業員が不意に触ってしまっても、やけどしないよう保護します。

DOWNLOADS

詳細な技術情報はこちら
