Vision – Il fusore di nuova concezione

Consente una disponibilità di sistema di oltre il 99%, offrendo un’elevata sicurezza operativa.
Costi operativi minimi: la migliore efficienza energetica del settore, controllo qualità opzionale
FlexPort semplifica la progettazione e il montaggio degli impianti
Smart Terminal: Informazioni operative e di stato sempre sotto controllo
Accesso facilitato a tutti i componenti soggetti a manutenzione grazie ad uno sportello dedicato, tempi ridotti di manutenzione
Vision offre una perfetta protezione da contatto durante la programmazione, la manutenzione e la messa in funzione.

I LED colorati sul display mostrano i cambiamenti dello stato operativo o il livello di riempimento attuale nel fusore. Gli operatori sono in grado di riconoscere anche a distanza se il fusore sta funzionando in maniera ottimale e quando è necessario rabboccare l’adesivo.

Il display a 7 segmenti indica la pressione corrente delle pompe e modifica il codice di stato in caso di un funzionamento difettoso. Mediante la visualizzazione della pressione corrente delle pompe, gli operatori possono trarre informazioni immediate sull’incollaggio dei prodotti. Infatti, solo quando la pressione delle pompe è ottimale, viene erogata la quantità di adesivo corretta.

Il codice di stato facilita un rapido riconoscimento degli errori. Con quattro tasti funzione è possibile attivare e disattivare direttamente le funzionalità di base: WLAN, Timer, Riduzione della temperatura, Pompa.

FlexPort è la superficie di collegamento a 45° completamente isolata di Vision. Qui i tubi elettroriscaldati Robatech possono essere collegati con diverse angolazioni. Così è possibile posizionare Vision in varie modalità e in prossimità della pistola applicatrice, riducendo la lunghezza necessaria dei tubi elettroriscaldati.

Nonostante l’elevata capacità di fusione, Vision occupa poco spazio ed è quindi ideale per la modernizzazione dei sistemi esistenti di applicazione di adesivo. FlexPort e il posizionamento forntale o laterale del Touch Display consentono il montaggio longitudinale o trasversale del fusore. I tubi elettroriscaldati e le pistole applicatrici Robatech sono retrocompatibili con Vision fino all’anno di produzione 2000 incluso.

Vision offre una straordinaria qualità di applicazione e un funzionamento affidabile:

Due zone di riscaldamento consentono una regolazione della capacità di riscaldamento rapida e precisa. L’adesivo, in questo modo, si fonde in maniera controllata senza surriscaldarsi.
Grazie ad una pompa pneumatica a pistone ad accensione rapida, i valori di pressione rimangono stabili. La vantaggiosa ripartizione del calore tra la pompa e l’unità di distribuzione mantiene costante la viscosità dell’adesivo. Entrambi i fattori sono fondamentali per consentire un’applicazione ripetibile e uniforme sui prodotti.
Con Vision, i tubi elettroriscaldati e le pistole applicatrici avranno una lunga durata. Il fondo inclinato del serbatoio di fusione consente alle impurità contenute nell’adesivo di depositarsi nell’area di raccolta, senza essere erogate.

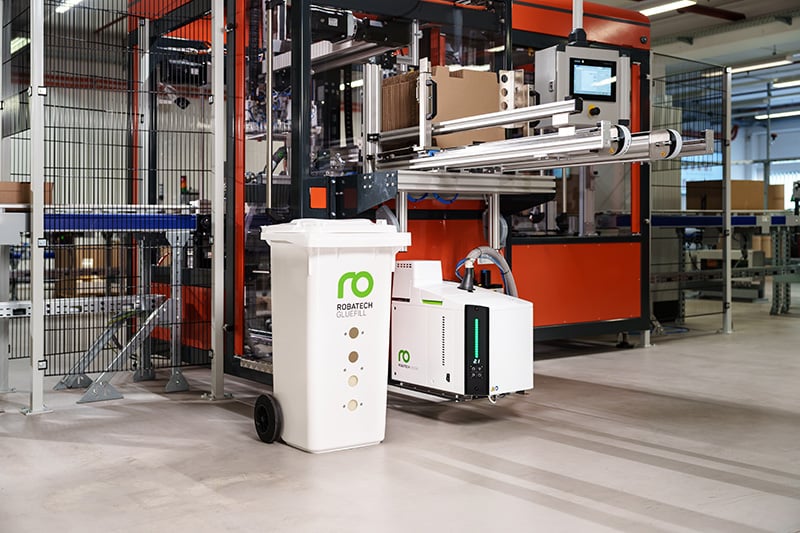

Vision può essere montato completamente nell’area di sicurezza degli impianti di produzione. Il fusore in questo caso viene azionato a distanza tramite WLAN o macchina host e riempito automaticamente con adesivo in granuli.

Protezione da contatto e sistema di riempimento automatico

I rivestimenti isolanti e il sistema di caricamento automatico proteggono gli operatori e gli addetti alla manutenzione da eventuali scottature.

Protezione da contatto CoolTouch sulla FlexPort
GreenCover sull’apertura del serbatoio

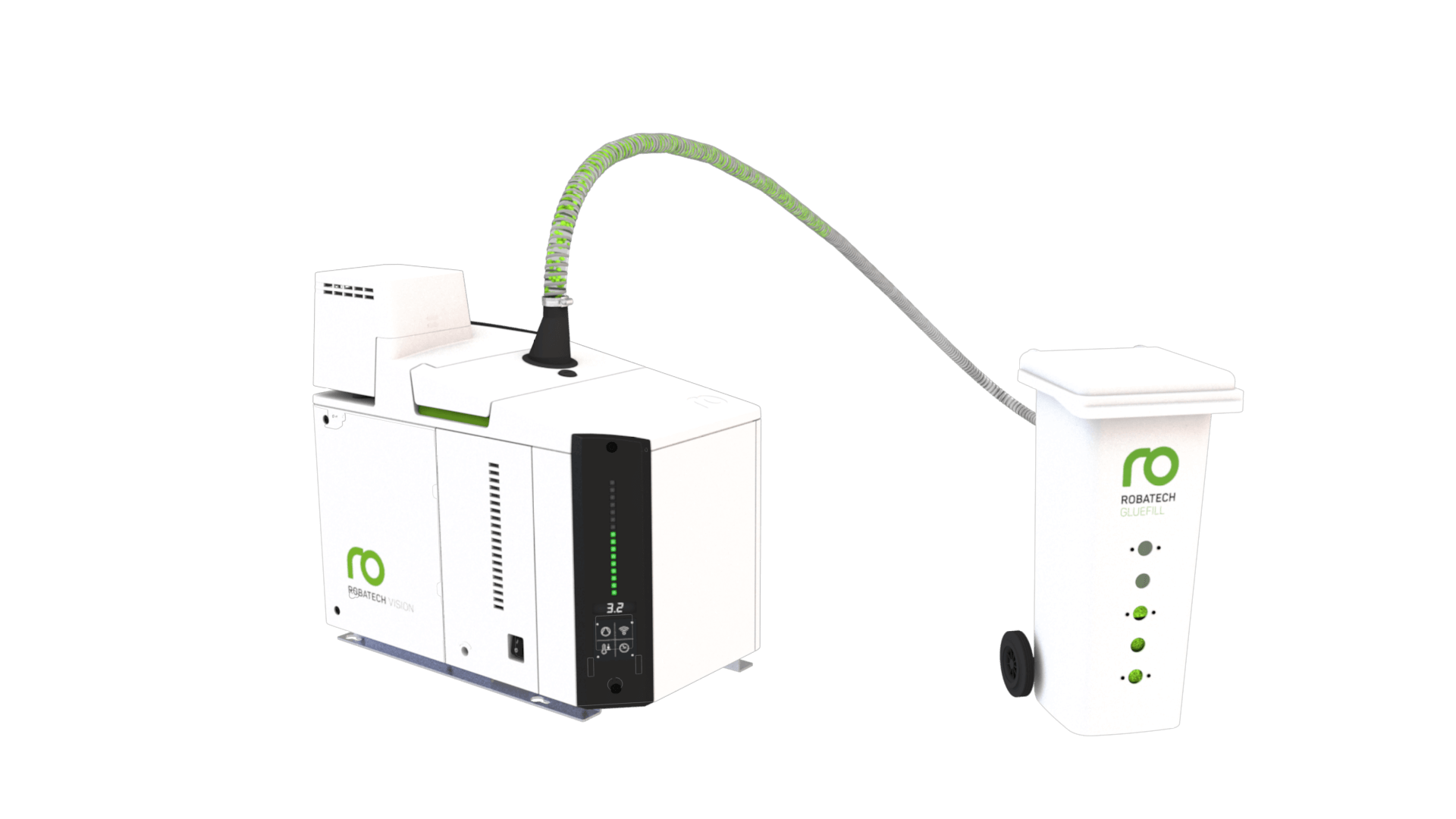

Caricamento sicuro on alimentatore di adesivo in granuli RobaFeed 3 e serbatoio GlueFill

I tempi di fermo macchina necessari per la manutenzione saranno i più brevi possibili. Gli addetti alla manutenzione, infatti, mediante un solo sportello dedicato, unico nel suo genere, presente su Vision, hanno accesso diretto ai componenti soggetti a manutenzione.

Con Vision, la pulizia del serbatoio, che solitamente richiede molto tempo, è semplicissima. Grazie ad un'apertura di scarico, i residui di adesivo e le impurità depositate nell’area di raccolta sul fondo del serbatoio possono essere rimosse velocemente e completamente.

In Vision è inserito il Robatech Control System (RCS).

RCS offre interfacce aperte e supporta una molteplicità di protocolli Feldbus standardizzati per una semplice integrazione di sistema.
Il processo di incollaggio si può comodamente configurare, gestire e programmare mediante l’interfaccia utente standardizzata Robatech. Tramite WLAN, Touch Display o sistema host.
Programmatore integrato AS40 per la selezione di modelli di applicazione per un massimo di 8 canali. Impostazioni per l’adattamento automatico della lunghezza o per la lunghezza fissa e per la memorizzazione di modelli di applicazione specifici per formato.
Tutti i componenti di sistema sono già preinstallati in Vision. La gamma di funzioni relative al processo di incollaggio è espandibile in qualunque momento tramite una licenza software.
Ulteriori informazioni alle voci: Integrazione di sistema, Visualizzazione, Controllo di processo, Monitoraggio del sistema, Monitoraggio componenti

La gamma di funzioni delle soluzioni di applicazione dell’adesivo si può ampliare facilmente, sia ancora in fabbrica, dopo l’acquisto o in fase di retrofit. L’abilitazione non richiede operazioni di installazione, e avviene comodamente mediante codice software.

Controlli di qualità

Per il monitoraggio della quantità di consumo dell’adesivo e della posizione di applicazione dell’adesivo

VISION – IL FUSORE DI NUOVA CONCEZIONE

Prospetto dei vantaggi di Vision

Smart Terminal: Informazioni operative e di stato sempre sotto controllo

FlexPort: Flessibilità nella progettazione degli impianti e in caso di sostituzione dei fusori

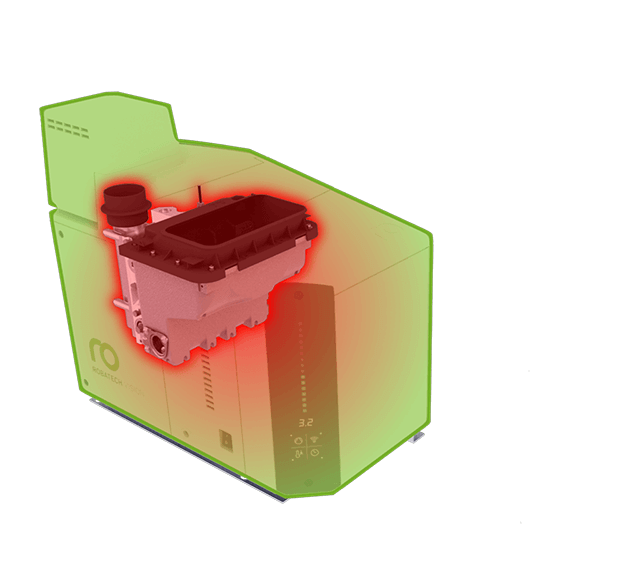

Dotato di un isolamento high tech per la migliore efficienza energetica del settore

Incollaggio perfetto dei prodotti ed elevata produttività di sistema

Tutela del personale e della produzione

Protezione da contatto e sistema di riempimento automatico

Design intelligente per una rapida manutenzione

Semplicità di programmazione e di integrazione nel sistema

Funzioni di Vision idonee per la riduzione dei costi operativi
